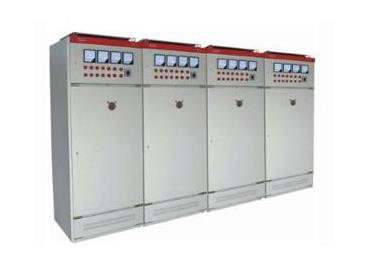

GGD型交流低壓配電柜適應于發電廠、變電所（站）、工礦企業等電力用戶作為交流50HZ、額定工作電壓380V、額定工作電壓至3150A的配電系統中作為動力、照明及配電設備的電能轉換、分配及控制之用。

結構特點

GGD型交流低壓配電柜的柜體采用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，構架零件及專用配套零件由型鋼定點生產廠配套供貨，以保證柜體的精度和質量。通用柜的零部件按模塊原理設計，并有20模的安裝孔，通用、系數高，可以使工廠實現預生產，既縮短了生產周期，也提高了工作效率。

GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同數量的散熱槽孔，當柜內電器元件發熱后，熱量上升。通過上端的槽孔排出，而冷風不斷地由下端的槽孔補充進柜內，使密封的柜體自下而上的形成一個自然通風道，達到散熱目的。

GDD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體和各部分的分割尺寸，使整柜美觀大方，面目一新。

柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便，門的折邊處均嵌由山形橡塑條，關門時與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰觸，也提高了門的防護等級。

裝有電器元件的儀表門用多股銅線與構架相連，整柜構成完整的接地保護電路。

柜體面漆選用聚脂桔形烘漆或噴塑處理，附著力強，質感好。整柜構成完整的接地保護電路。

柜體面漆選用聚脂桔形烘漆或噴塑處理，附著力強，質感好。整柜呈亞光色調，避免了眩光效應，給值班人員創造了較舒適的視覺環境。

柜體的頂蓋在需要時可拆除，便于現場主母線的裝配和調整，柜頂?shù)乃慕茄b有吊環，用于起吊和裝運。

柜體的防護等級為IP30，用戶也可根據使用環境要求在IP20-IP40之間選擇。

技術數據

訂貨須知

用戶訂貨時，應提供如下資料數據：

產品的全型號（包括主要電路方案號和輔助電路方案號）。

主電路系統組合順序圖。

輔助電路電氣原理圖。

其他產品有特殊要求需詳細協商。

使用環境條件

環境溫度：-5~40°C

海拔：不超過1000m

相對環境溫度：空氣濕度不大于90%。

無導電塵埃，無爆炸危險、無腐蝕金屬和電器元件的氣體場所。

如有特殊工作條件需用戶與制作商另行協商。
